Via Giotto 3-5-7-9-11 & Brodolini 2-4-6-8-10 - Bologna

Descrizione degli impianti

L’impianto visitato è del tipo centralizzato dotato di centrale termica funzionante a gas metano con quattro caldaie per il riscaldamento ambienti e la produzione di acqua calda sanitaria.

L'impianto serve 10 sotto stazioni situate sotto i rispettivi fabbricati dove avviene la produzione di acqua calda sanitaria con boiler a serpentino/scambiatori di calore e la regolazione climatica del circuito di riscaldamento.
Le caldaie presenti in centrale termica sono in parte originali e in parte sostituite con indicativamente le seguenti caratteristiche:

  • Marca: THERMITAL
  • Modello: THE/Q 3S 1100
  • Pot. focolare: 1100,00 kW;
  • Pot. Utile: 1049,40 kW;
  • Anno: 2014;
  • Marca: BELLELI
  • Modello: PR1/1300
  • Pot. focolare: 1677,90 kW;
  • Pot. Utile: 1511,62 kW;
  • Anno: 1972;
  • Marca: THERMITAL
  • Modello: THE/Q 3S 1100
  • Pot. focolare: 1100,00 kW;
  • Pot. Utile: 1049,40 kW;
  • Anno: 2012;
  • Marca: BELLELI
  • Modello: PR1/800
  • Pot. focolare: 1032,55 kW;
  • Pot. Utile: 930,23 kW;
  • Anno: 1972;

Esse sono al servizio di 326 alloggi e un supermercato.

Prestazioni professionali fornite

1. Raccolta elaborati planimetrici


2. Programmazione accessi unità immobiliari


3. Sopralluogo tecnico


  • Rilievo involucro e centrale termica
  • Mappatura dei corpi scaldanti
  • Rilievo della distribuzione principale di riscaldamento e colonne montanti

4. Diagnosi energetica edificio/impianto e progetto


  • Riorganizzazione materiale sopralluogo
  • Simulazione delle varie ipotesi di intervento
  • Redazione progetto e computo metrico relativo agli interventi studiati

5. Proposta di interventi migliorativi


  • Adeguamento dell’impianto di riscaldamento alla UNI 10200.15 , installazione termoregolazione e contabilizzazione del calore
  • Ristrutturazione della centrale termica con sostituzione dei generatori di calore esistenti con nuovi a condensazione di potenzialità minore
  • Trattamento acqua e bilanciamento della rete di distribuzione principale

6.Intervento realizzato


  • FASE 1 –Adeguamento dell’impianto alla UNI 10200.15 ,trattamento acqua e bilanciamento della rete di distribuzione principale
  • FASE 2 –Sostituzione di un generatore di calore esistente e riduzione della potenza complessiva

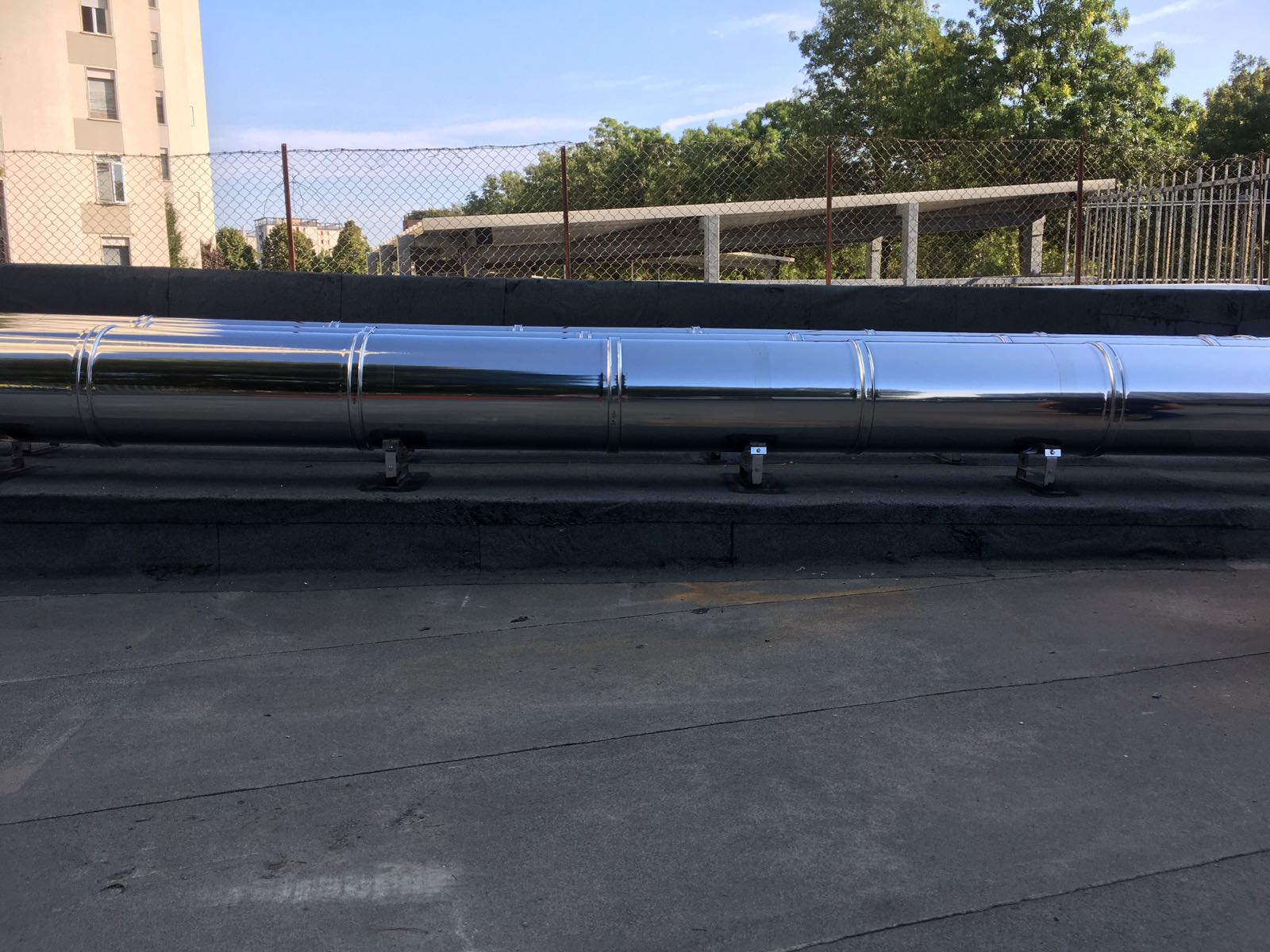

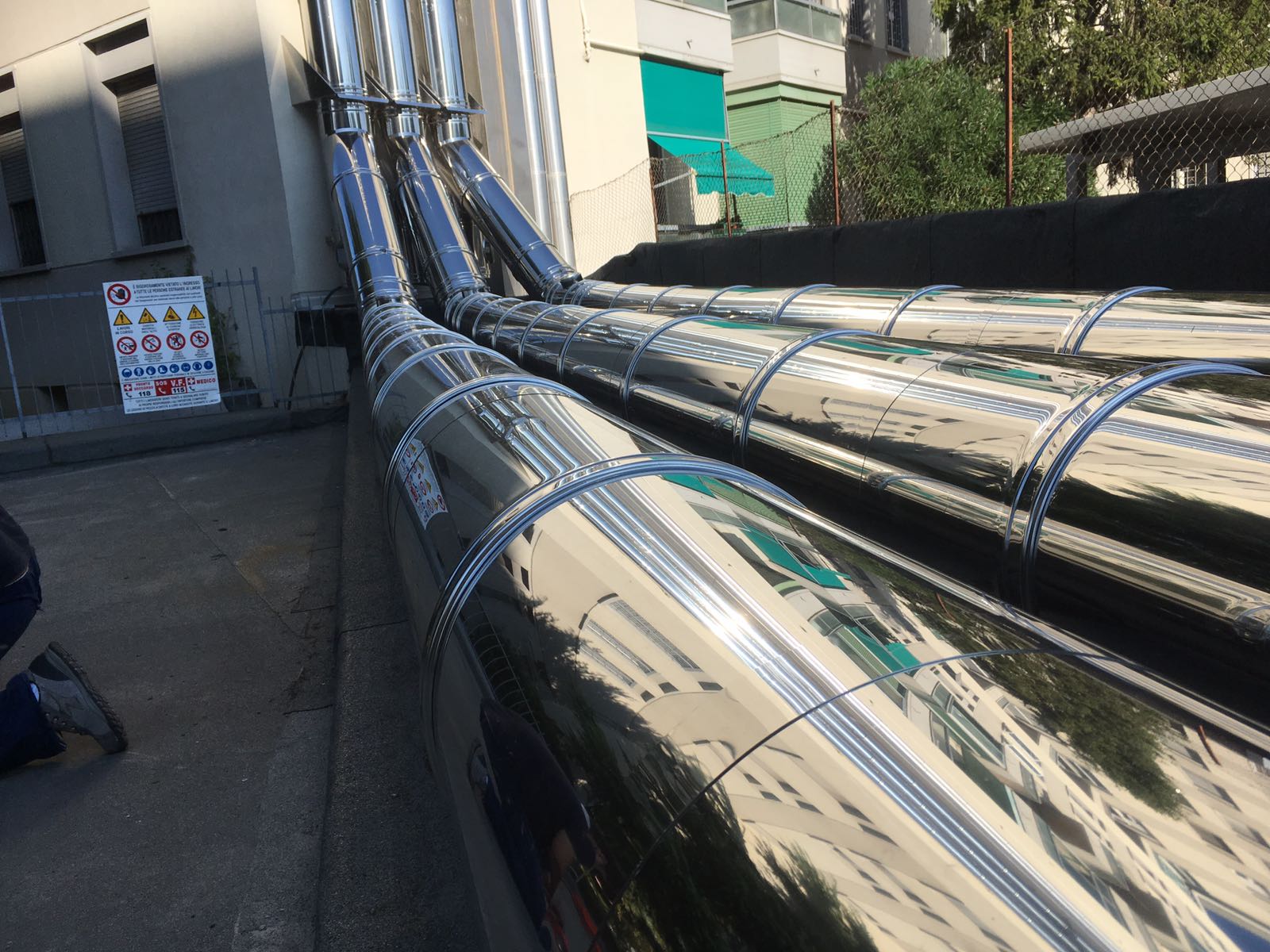

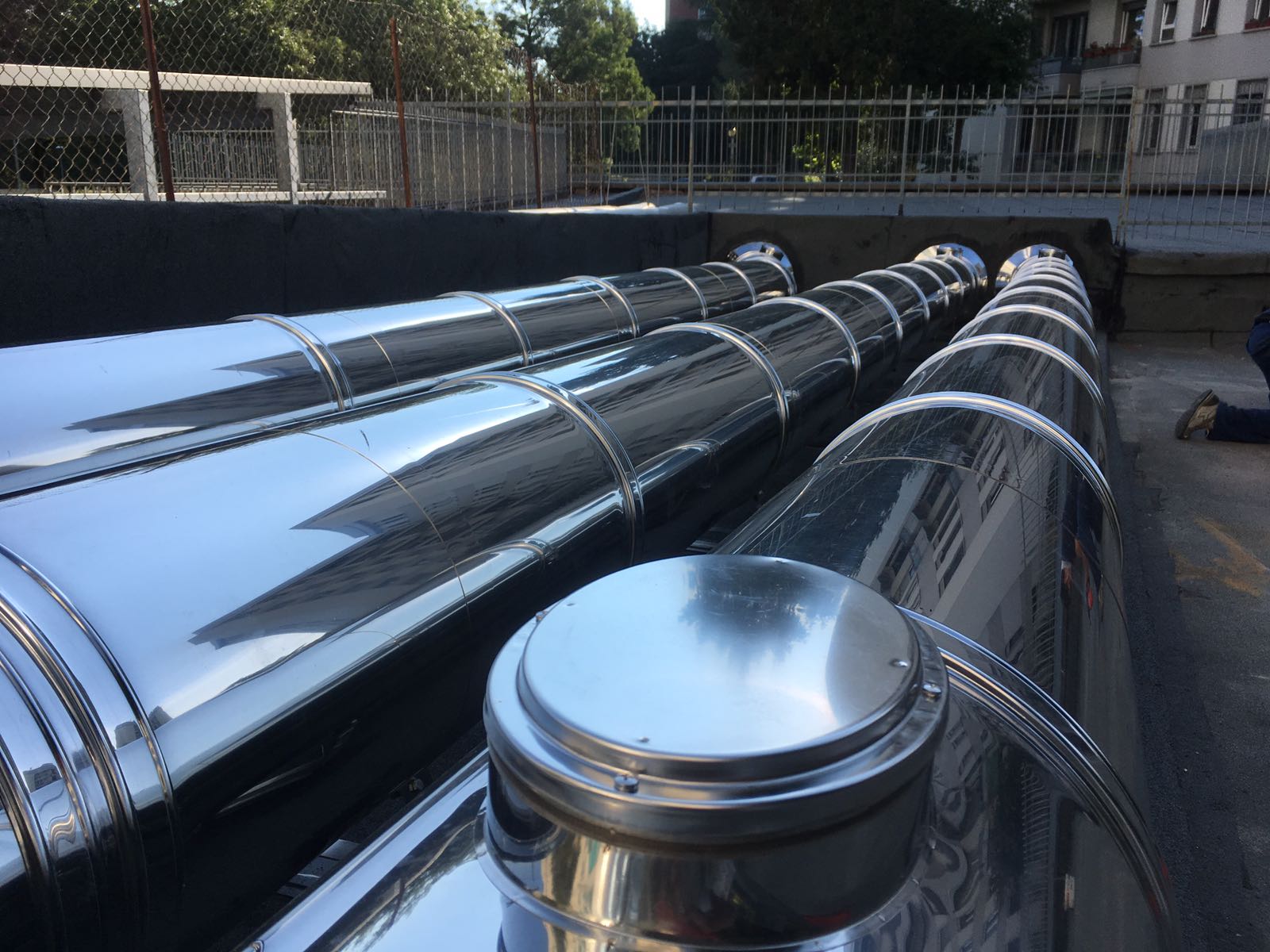

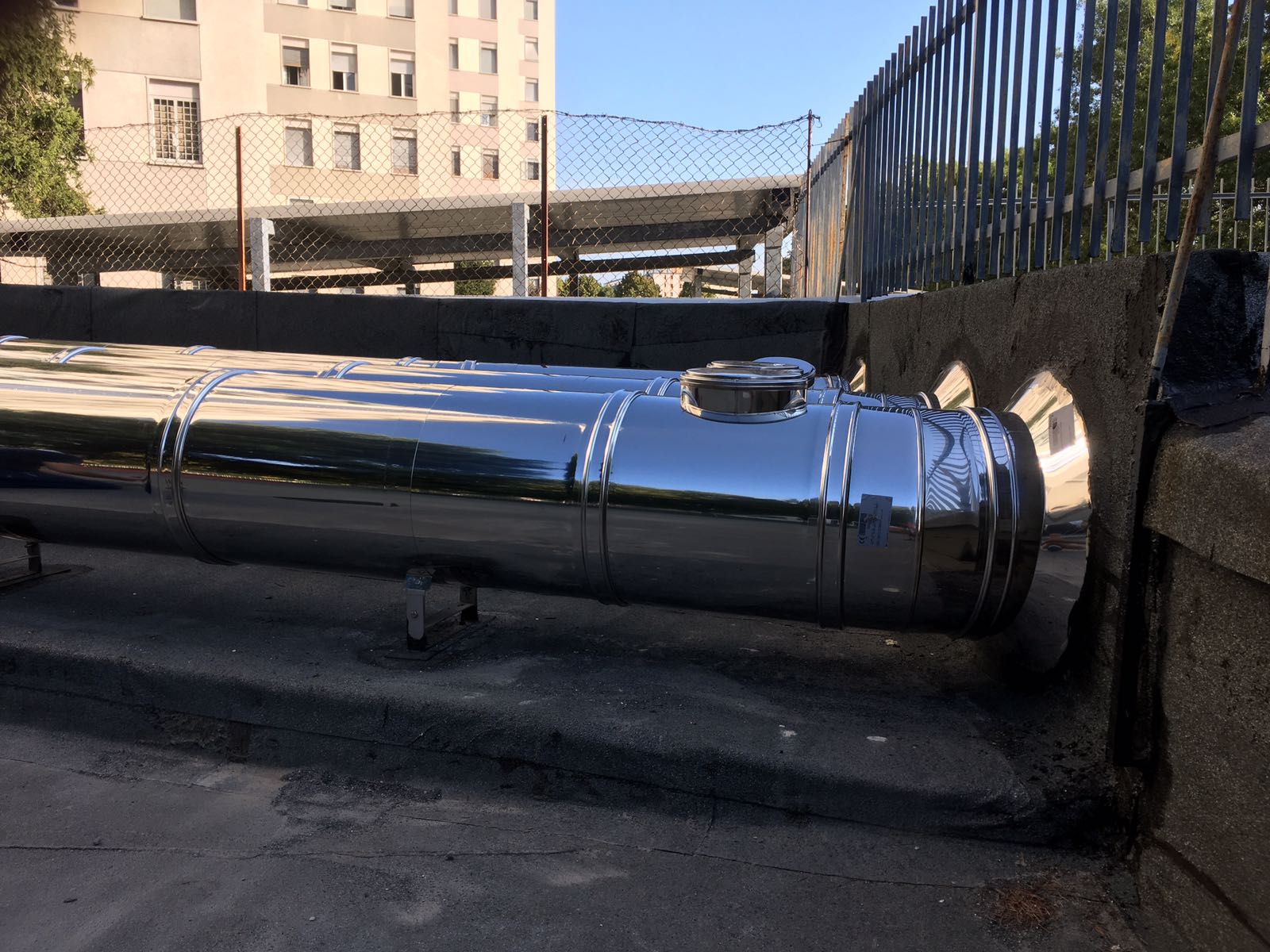

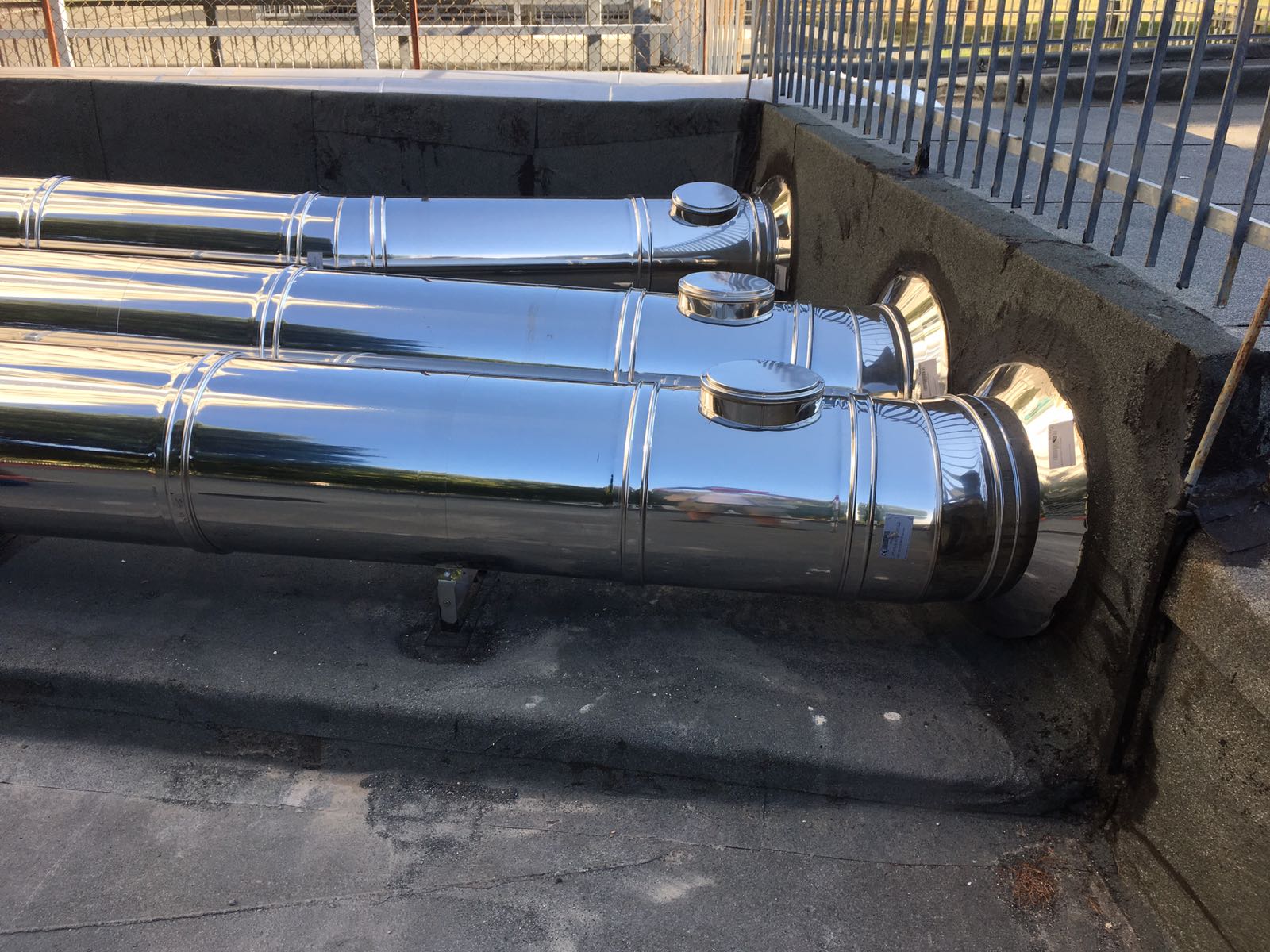

  • FASE 3 –Sostituzione delle canne fumarie esistenti con nuove in acciaio ( in fase di realizzazione nell’anno 2018 )
